一、产品概述
本系列電机机座号H355～630，電机采用钢板焊接筒形结构，重量轻、刚性好、外形美观。冷却方式分為水冷和风冷两种，電机运用计算机优化设计，
采用新材料、新工艺，具有温升低、噪声低、振动小、效率高、功率因数高、可靠性高等优点。
定子绕组采用VPI真空压力整浸工艺，電机在绕组以及轴承位置设置了温度监控装置，保证電机运行安全可靠。
本系列電机采用交流变频器供電，電压等级為380V、660V、1140V，也可根据用户要求定制设计，安装方式為IMB3。

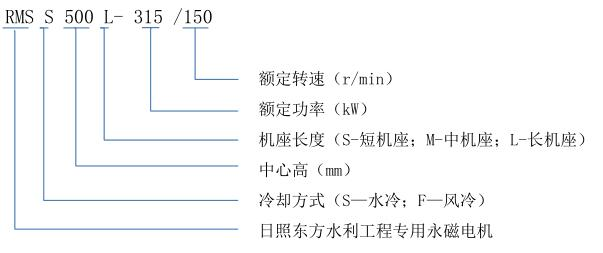

2、電机型号含义
注：斜轴泵電机需要在技(jì )术协议中特别说明倾斜角度，以便设计时特殊考虑。
二、背景简介
在引水调水、防洪排涝、污水处理、农田灌溉、河道治理、环境保护等方面，低扬程、大流量、400r/min以下的低速泵被大量使用。目前绝大多数低转速是依靠“异步電机+减速机”或直接采用低速异步電机来驱动，相比较而言，此类低速泵系统效率低、噪音大、振动大；而用低速异步電机直接驱动，效率低、功率因数低、體积大等问题比较突出。
日照东方電机研发生产的低速大扭矩永磁電机，采用新的電磁方案和结构设计，具有體积小、重量轻、扭矩密度大、效率高、功率因数高、过载能力强等优点，可广泛应用于各种低速大扭矩传动设备。配套使用低速大扭矩永磁電机专用控制系统，实现了電机转速的平滑控制，启动電流小、操作简单。
其控制系统的核心為IGBT半导體开关器件及其驱动模块，选用成熟的高性能器件，電流裕量大，经过反复试验和严格测试，安全可靠、故障率低。
提供操作屏，方便实现各种功能的设定和状态指示，可随时监控输出转速、電机電流等参数，而且可以随时查询故障记录和所有操作记录。操作界面直观、清晰，使用方便。
三、产品特点
1.材料选用：
永磁材料选用高磁能积、高矫顽力的钕铁硼稀土永磁材料；漆包線选用H级高强度聚酯亚胺漆包線；铁芯选用高磁导率的冷轧硅钢片；
2.電机结构：
定子采用新生产加工工艺，结构紧凑、发热量低；转子采用我公司专利组合式IPM结构，具有调速范围宽、抗去磁能力强的特点；
3.温度保护：安装高灵敏度正温度系数热敏電阻；
4.驱动方式：专用永磁无感变频器。
四、低速永磁電机的优势
1.结构紧凑、體积小，重量轻，易于安装
以20极300r/min低速永磁電机為例，重量仅相当于同转速异步電机的1/2到1/3，并且安装简单，对安装基础等配套要求较低；
2.运行安全可靠，维护量少，维护成本低
由于永磁電机结构简单，转子不存在散热问题，运行更加安全可靠；
3.低振动、低噪声
本系列永磁電机驱动系统由于没有高速运转部分，其電机本身噪音与振动较低，同时取消了减速机与其它传动装置，消除了减速机和其它传动装置的振动与噪音，使得整个传动系统振动、噪音大幅降低；
4. 节能高效
永磁電机一般效率在96%以上，功率因数在0.97以上；而异步電机效率在92%以下，功率因数在0.66左右；
5.易于智能控制
驱动系统采用专用变频器，控制调速方便，故障保护功能齐全，运行安全稳定；
6.无功電流小
電机总電流比异步電机少1/3以上，对上游的输配電（包括变压器、开关、電缆等）容量要求减少，输配電系统投资更小。
